1 前言

电触头是各种开头电器及仪器仪表中担负接通、断开电路及负载电流的关键接触部件， 其性能直接影响开关电器的质量及使用寿命。银金属氧化物电触头材料具有优秀的抗熔焊性和抗腐蚀性，在低压电器中广泛应用，是性能优良、应用最广泛的电触头材料之一。

本文采用并改进了国标中的关于银含量的测定法，实验证明 T960 电位滴定仪测定结果重复性良好，实验简单快捷。

2 实验部分

2.1 仪器

GT50 全自动电位滴定仪， 银复合电极，

10mL 滴定管单元，电陶炉

2.2 试剂

硫氰酸钾溶液（0.0399mol/L），硝酸溶液（1+1）

3 实验方法

3.1 实验步骤

将样品剪成小块，称取约 0.04g（精确至 0.001g）置于滴定杯中，加入硝酸溶液 10mL， 于电陶炉低温（100℃）加热溶解，除去黄烟，加入 50mL 水，冷却至室温。用硫氰酸钾溶液进行滴定，并做空白实验。

3.2 仪器参数设定

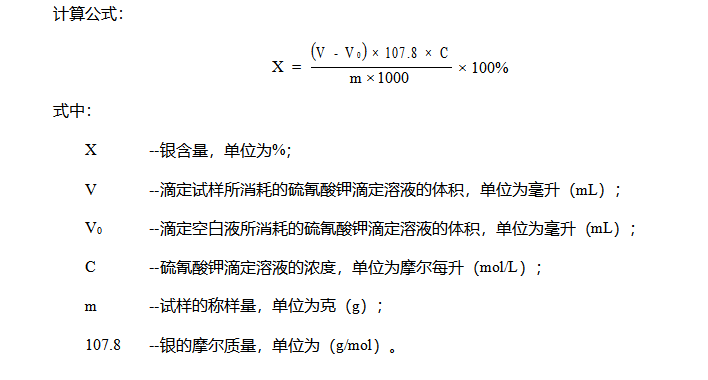

4 结果与讨论

4.1 实验结果

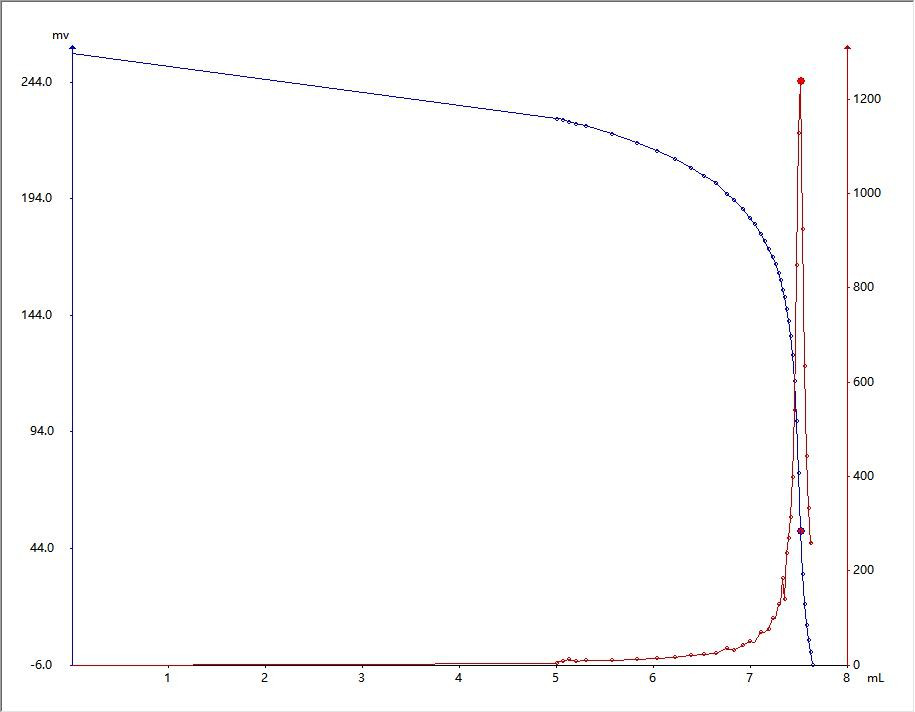

4.2滴定图谱

4.3结论

根据国标要求，要求同一样品两次独立测试结果的绝对差值不大于 0.3%，由实验结果

得知除银氧化镍样品含量差值略大外，其他测定均符合要求，同时图谱显示峰形明显，证明了电位滴定测定法的精准可靠。

参考文献

GB/T 24268-2009 银氧化锡电触头材料化学分析方法。

注意事项

1、需要标定硫氰酸钾溶液，方法参照GB/T 601-2016。

2、建议每次测定时均做空白实验。

3、五种样品图谱形状类似，因此本报告仅提供了一张图片。

4、不建议加入硫酸铁铵溶液作为指示剂，因为会导致图谱在终点附近产生杂峰，影响结果。
